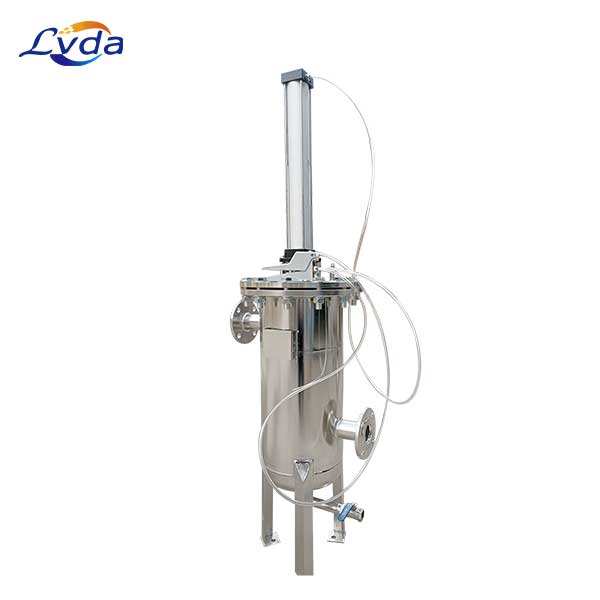

Полностью автоматический фильтр обратной промывки

Подробная информация о продукте

Полностью автоматические фильтры обратной промывки подходят для фильтрации твердых частиц из высокопоточных, высокоскоростных и маловязких жидкостей.

Полностью автоматические фильтры обратной промывки представляют собой электромеханические интегрированные устройства, обладающие такими преимуществами, как продуманная конструкция, высокая эффективность фильтрации, низкие эксплуатационные расходы и непрерывная фильтрация во время обратной промывки. Они широко используются в металлургии, химической промышленности, энергетике, при закачке воды в пласт, очистке балластных вод судов и водоподготовке.

Принцип работы

Фильтруемая жидкость поступает в фильтр через входное отверстие, проходит через нижнюю неподвижную пластину и попадает на сетчатый фильтр. Жидкость протекает изнутри сетчатого фильтра наружу и выходит из фильтрующего картриджа. Загрязнения, сбрасываемые во время обратной промывки, выводятся через сливное отверстие.

По мере движения жидкости изнутри сетчатого фильтра наружу твердые частицы задерживаются на внутренней стороне сетчатого фильтра. По мере увеличения количества загрязнений постепенно увеличивается перепад давления между загрязненной и чистой сторонами фильтра.

Когда разность давлений достигает заданного значения, дифференциальный манометр подаёт сигнал, и фильтр начинает автоматическую обратную промывку.

Процесс обратной промывки

1. Редукторный двигатель приводит в движение промывочный рукав через промежуточный вал. Фотоэлектрический позиционный датчик управляет углом поворота промывочного рукава, чтобы совместить его с очищаемой фильтрующей сеткой.

2. Сливной клапан открывается, создавая разность давлений между внешней (чистой) стороной фильтрующей сетки и сливным отверстием.

3. Под действием разности давлений чистая жидкость перетекает с внешней стороны фильтрующей сетки на внутреннюю, смывая загрязнения, накопившиеся на внутренней стороне фильтрующей сетки, и выливая их через сливное отверстие.

4. Устанавливается время обратной промывки для каждого фильтрующего элемента. По достижении заданного времени обратной промывки сливной клапан закрывается, завершая процесс обратной промывки данного фильтрующего элемента. Затем мотор-редуктор снова приводит в движение промывочный рукав для промывки следующего комплекта фильтрующих сеток. Сливной клапан снова открывается, и этот процесс повторяется для каждого фильтра.

5. После очистки всех фильтрующих сеток промывочный рукав возвращается в исходное положение под управлением фотоэлектрического датчика – один цикл промывки завершается.

6. Поскольку обратная промывка – это процесс промывки группы фильтрующих сеток, фильтр поддерживает непрерывный поток жидкости во время промывки.

Характеристики продукта

1. Использует новую внутреннюю механическую конструкцию, обеспечивающую полноценную обратную промывку. Система эффективно удаляет загрязнения, удерживаемые фильтрующими сетками, обеспечивая тщательную очистку без образования мертвых зон и снижения расхода, что гарантирует эффективность фильтрации и длительный срок службы.

2. Использует клиновидные фильтрующие сетки из таких материалов, как 304, 316L, 2205 и монель. Эти сетки прочные, высокоточные и устойчивые к коррозии, достигая точности фильтрации до 25 микрон.

3. Обеспечивает автоматическую обратную промывку благодаря собственным функциям обнаружения и реагирования, что позволяет справляться с нестабильными колебаниями качества воды без ручного вмешательства.

4. Система управления отличается высокой отзывчивостью и точностью, позволяя гибко регулировать перепад давления и время обратной промывки в зависимости от источника воды и точности фильтрации.

5. Во время обратной промывки каждая группа фильтрующих сеток последовательно промывается, обеспечивая безопасную и эффективную очистку фильтрующих сеток, в то время как другие фильтрующие сетки остаются незатронутыми и продолжают фильтрацию.

6. Использует пневматический сливной клапан, что обеспечивает короткое время обратной промывки и низкий расход воды, что делает систему экологически безопасной и экономичной.

7. Компактная и рациональная конструкция, небольшая занимаемая площадь, а также гибкая и удобная установка и перемещение.

8. Малое количество уязвимых деталей, отсутствие расходных материалов, низкие эксплуатационные расходы и расходы на техническое обслуживание, простота эксплуатации и обслуживания.

9. Рабочее состояние отображается на сенсорном экране, а настройки перепада давления и времени удобны и интуитивно понятны.

Технические параметры

1. Точность фильтрации: 5–3000 мкм;

2. Диапазон расхода: 4,5–7000 м³/ч

3. Номинальное давление: 10 бар (стандартное) / 16 бар / 7 бар;

4. Рабочая температура: 90 °C

5. Материал фильтрующего картриджа: SS304 / SS316L / CS;

6. Материал фильтрующего элемента: SS304 / SS316L

7. Тип привода: электроредуктор / пневморедуктор;

8. Материал чистящего рукава: SS316L

9. Фильтрующий материал: вода / маловязкая жидкость;

10. Рабочее напряжение: электроэнергия (380 В переменного тока, 50 Гц), сжатый воздух (2–7 бар)

11. Степень защиты системы управления: IP55;

12. Степень защиты системы отвода сточных вод: IP65
