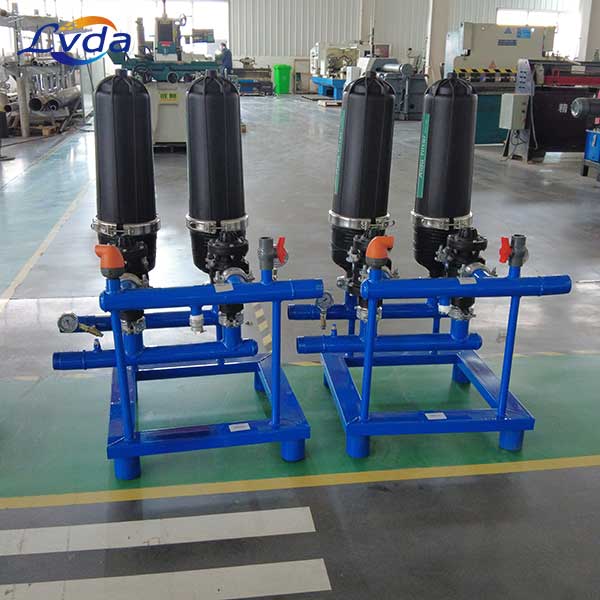

Дисковый фильтр

Подробная информация о продукте

Картриджи дисковых фильтров состоят из набора дисков с канавками с обеих сторон. Пересечение краев канавок улавливает твердые частицы в воде, значительно повышая эффективность фильтрации, одновременно обеспечивая поверхностный барьер и коагуляцию. Кроме того, дисковые фильтрующие системы характеризуются обратной промывкой, полностью автоматизированной непрерывной работой, низким расходом воды, компактностью и надежностью. Процесс обратной промывки чередуется между рабочим и обратным режимами, обеспечивая непрерывную подачу воды и минимизируя потери давления в системе. Таким образом, дисковые фильтрующие системы обладают значительными технологическими преимуществами.

Конструкция и выбор дисковых фильтров

1. Классификация качества исходной воды:

A. Отличное качество воды: водопроводная вода, артезианская вода из стабильных водоносных горизонтов;

B. Среднее качество воды: оборотная охлаждающая вода, поверхностные воды, очищенные методом отстаивания, сточные воды, очищенные методом отстаивания и полной биологической очистки;

C. Низкое качество воды: грунтовые воды из водоносных горизонтов с очень низким качеством воды, сточные воды, очищенные методом отстаивания, но без или с минимальной биологической очисткой, поверхностные воды с высоким содержанием микроорганизмов;

D. Вода очень низкого качества: вода из скважин с очень высоким содержанием железа и марганца, поверхностные воды, подвергшиеся затоплению и не прошедшие седиментацию, сточные воды без седиментации и биологической очистки.

Различное качество поступающей воды оказывает значительное влияние на рабочий цикл фильтра. Как правило, при выборе системы интервал промывки должен составлять не менее 1 часа.

2. Выбор точности фильтрации:

Выбор подходящей точности фильтрации (дисков) имеет решающее значение для обеспечения эффективной работы системы дисковой фильтрации во всей системе водоснабжения. Только правильный выбор может обеспечить соответствие требованиям к качеству воды.

Качество исходной воды, требуемая точность фильтрации и часовая производительность являются основой выбора нашей системы фильтрации.

3. Выбор режима обратной промывки:

3.1 Если давление воды на входе превышает (минимальное давление обратной промывки + 1,2 кг), а расход фильтра более чем в 5 раз превышает расход обратной промывки, можно выбрать режим внутренней обратной промывки, при этом обратный клапан не требуется.

3.2 Если давление воды на входе превышает (минимальное давление обратной промывки), а расход фильтра более чем в 1,5 раза превышает расход обратной промывки, можно выбрать режим внутренней обратной промывки, при этом потребуется автоматический обратный клапан.

3.3 В остальных случаях необходимо выбрать режим внешней обратной промывки или режим коллективной обратной промывки.

Технические параметры

Рабочее давление системы: 0,2–0,8 МПа; Давление обратной промывки: 0,15–0,8 МПа

Рабочая температура: <60℃

Значение pH: 4–13

Количество фильтрующих элементов (A): 2–10

Метод обратной промывки системы: каждый элемент промывается индивидуально стоком из другого фильтрующего элемента до полной промывки всех элементов.

Впускной патрубок (B): Пластик, фланцевое соединение;

Выпускной патрубок (C): Пластик, фланцевое соединение;

Дренажный патрубок (D): Фланцевое соединение

Клапан обратной промывки (E): Пластик

Управление системой (F): Полностью автоматическая система управления, класс изоляции IP65 (международный стандарт)
